Загальні кроки монтажу гідрофільтра

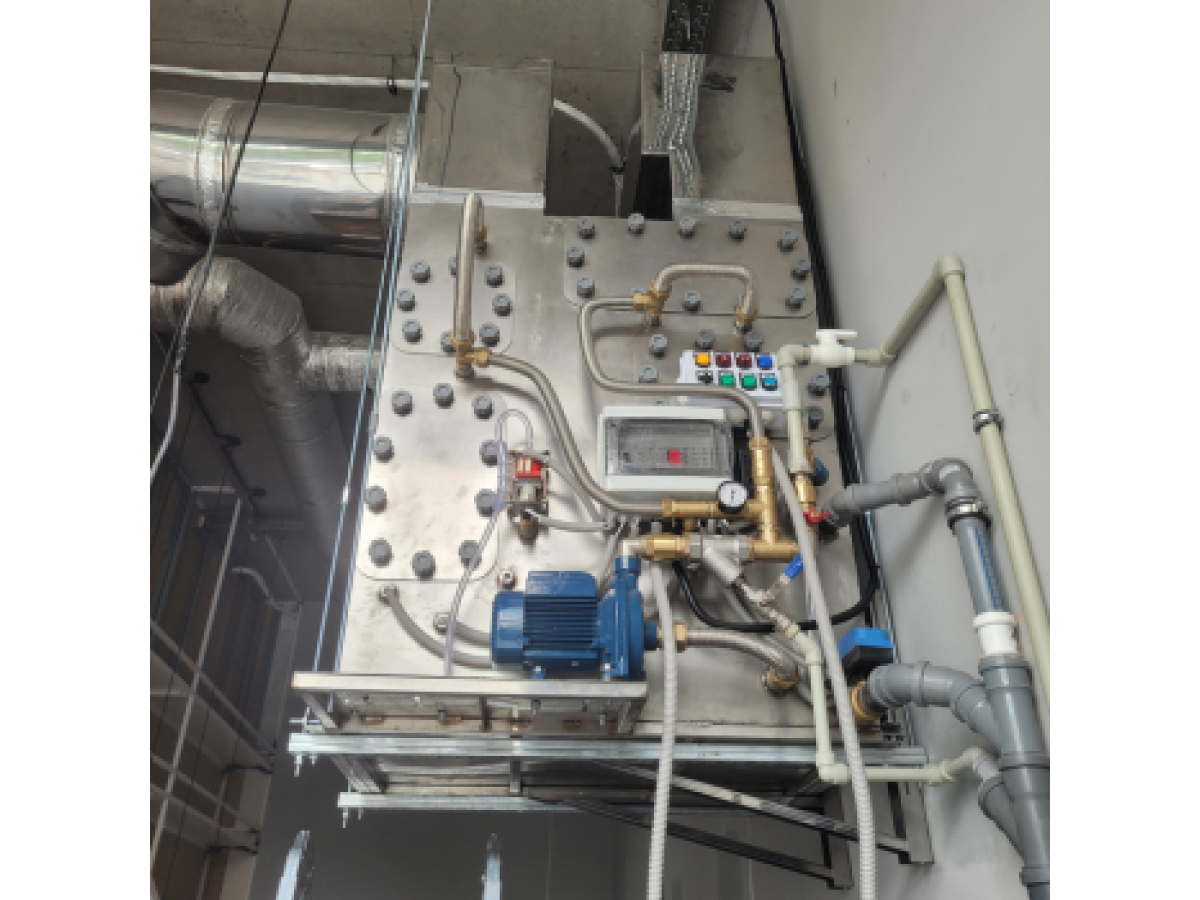

Монтаж гідрофільтра
Є різні варіанти встановлення:
- Підлоговий на спеціально виготовленій підставці або якомусь робочому столі чи стелажі, що здатні витримати вагу гідрофільтра.
- Якщо за конструкційними особливостями приміщення і вентиляційної системи є необхідність прикріпити гідрофільтр до стіни, то він кріпиться на кронштейни.
- До стелі гідрофільтр монтується на шпильках.
До системи вентиляції гідрофільтр під’єднуєтся за допомогою відповідних трубопроводів або фланців згідно доданій інструкції. Форма та діаметр входів/виходів визначається на етапі замовлення. Нестандартні повітроводи можуть під’єднуватись за допомогою перехідників. Або можливе виготовлення гідрофільтра з спеціальними розмірами отворів під замовлення. З'єднання повинні бути герметичними.
З джерелом викидів гарячого повітря та продуктів горіння гідрофільтр повинен з'єднуватися лише за допомогою теплоізольованих (сендвіч) димоходів із нержавіючої сталі.
Після гідрофільтра допускається використовувати прямошовні повітроводи. Шов повинен проходити зверху.
Повітропроводи до та після гідрофільтра необхідно прокладати з невеликим ухилом у бік гідрофільтра.
Підключення водопостачання
Підключати воду до гідрофільтру слід згідно інструкції. Перед входом в гідрофільтр треба встановлювати фільтр грубої очистки води.
Воду підключають лише холодну.
Переконайтеся, що система має достатній тиск води для ефективної роботи гідрофільтра.
Робочий тиск води у водопровідній мережі 3 - 6 бар. Під’єднання води - PPR 25 мм.
Підключення до каналізації
Використана вода з гідрофільтра зливається в каналізацію.
Труба для зливу рідини повинна не мати фітингів, що перешкоджають вільному виливу.
Під’єднання каналізації - 50 мм.
Переконайтеся, що каналізаційна система працює належним чином і не допускає затоплення.
Прохання не переплутати систему підведення води з системою виливу.
Підключення електроживлення
Підключіть гідрофільтр до джерела електроживлення згідно з інструкціями виробника.
Напруга в електромережі 230 В.
Живильний провід необхідно підводити до щита керування через кабельний ввід з еластичним ущільненням, перетин проводу повинен відповідати потужності виробу.
Переконайтеся, що всі електричні з'єднання виконані безпечно і правильно.
Спеціаліст, що здійснює підключення електроживлення, повинен мати всі необхідні дозволи.
Заземлення обов’язкове.
Ввімкнення гідрофільтру
Гідрофільтр включається у роботу кнопкою на пульті.
Автоматизовані гідрофільтри після підключення треба тестувати на те, як часто необхідно, щоб вмикалась мийка. Заводські налаштування - автоматична мийка вмикається раз на тиждень у 15.00 у середу. Можливо, для вашого технологічного процесу налаштування треба змінити.
Проведіть інструктаж для персоналу ресторану щодо правил роботи з гідрофільтром. Щоб відповідальний працівник вмів вмикнути/вимкнути гідрофільтр, і знав телефон сервісної компанії, що обслуговує гідрофільтр.
Правильне встановлення і регулярне обслуговування гідрофільтра забезпечать ефективну роботу вентиляційної системи і сприятимуть безпеці та комфорту в ресторані.
